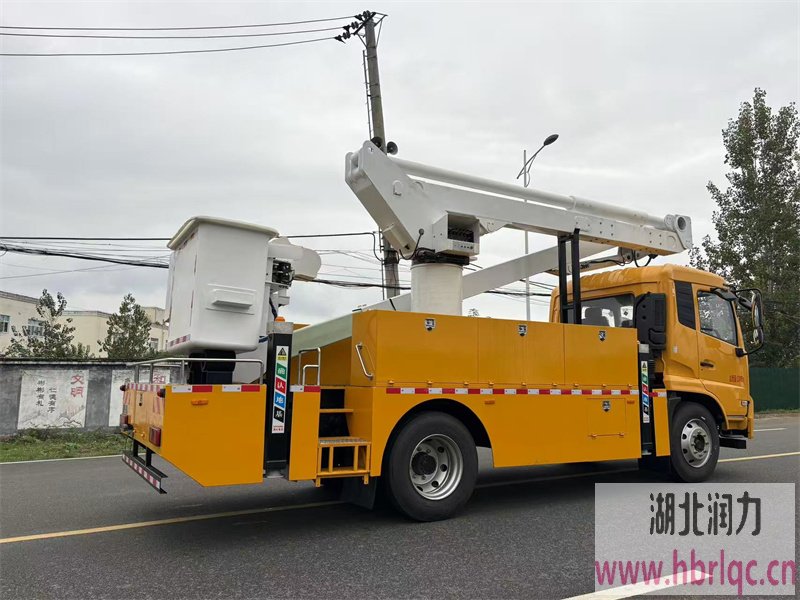

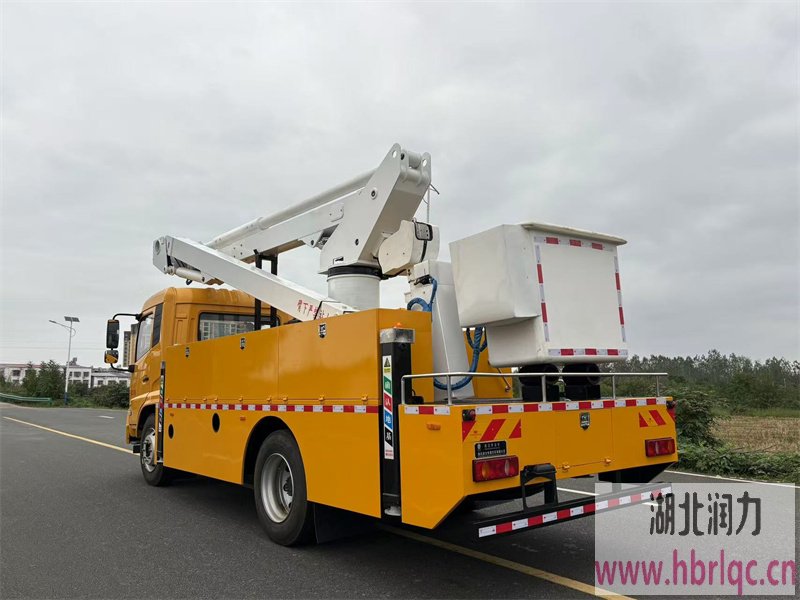

1、整車概述：

工程黃；260馬力國六發動機；軸距：3950；原廠空調； 電動玻璃；

2、功能概況

上裝形式為混合臂型式，工作斗可 180°旋轉，工作斗提升距離為

600mm；該車型具有單個全方位多功能操作手柄、具有起動、停止時自動減

速裝置；工作臂和支腿具有互鎖功能，擁有更大跨距，提高整機工作穩定性。 上車采用進口液壓比例閥，微動性能好，并可進行復合動作，從而大大提高   了操作舒適度。

3.1 一般技術指標

工作斗：工作斗尺寸為 1200×600×1100 mm，帶內斗，帶內外臺階便于進出。

人身安全系統：安全帶或者掛鉤已提供，掛鉤固定錨固定在工作斗支撐 上。

下部控制：轉臺上的控制閥控制著臂的全部功能

上部控制：上部控制包括一個 多聯閥及電控操作盒，用來操作工作斗，設有一個緊急停車控制。

工作斗旋轉器：工作斗旋轉器可將工作斗從伸縮臂總成的一側旋 轉 180°,到伸縮臂總成的另一側。

工作斗調平：主/次調平油缸控制著工作斗在所有位置自動調平。

該系統也可以調節工作斗傾斜便于清理雜物、或?qū)⑹軅牟僮魅藛T從斗內救 出。工作斗傾斜可從上部或下部控制操作。

外/內臂（也叫伸縮臂或上臂）總成：包括一個外臂、內臂、伸縮機構 和排管總成。伸縮機構由一根油缸、兩組閥塊、/兩根鏈條兩對鏈輪以及相 關的結構件組成。通過外/內臂總成的排管不導電，完全安裝在臂總成內。

下臂：絕緣臂的兩端插入高強度矩形管內。矩形管與復合絕緣材料用環

氧樹脂充填空隙進行粘接。等環氧樹脂固化后，再用 32 個螺栓擰緊，以確 保最大強度。

回轉支撐：回轉支撐可實現連續、無限制雙向旋轉。

液壓油箱：液壓油箱與立柱做成一體，油箱內包括防噴濺隔板。液位油溫計

。

液壓系統：開式液壓系統，工作壓力 15.8MPa，流量 28L/min，裝有回 流過濾器，球閥位于油箱下，維修泵時可以防止液壓油流失。

發動機啟/停：只有在車鑰匙插入點火開關內，開關處于“ON”位時，

高空車方能正常運行，這一特點體現在，高空車鎖住時，非操作人員不能操 作高空車。

3.3 車輛技術參數
